Un ventilatore industriale raffredderà una stanza? Fatti a livello motorio, matematica del flusso d'aria e controlli di acquisto

Un ventilatore industriale raffredderà una stanza? La risposta in una riga

Sì, un ventilatore industriale raffredderà una stanza e di solito lo farà con una frazione dell’elettricità necessaria a un condizionatore d’aria. Ciò che cambia non è la temperatura dell’aria ma la velocità con cui il calore lascia la pelle umana. In un'officina di 6 x 5 x 3,5 m, una ventola assiale da 750 mm che muove circa 18.000 m3/h fa sì che le persone lavorino comodamente con un termometro a parete che indica 30 gradi Celsius, una temperatura alla quale l'aria ferma diventa opprimente in pochi minuti.

Il limite è bene dirlo prima di ogni altra cosa: i ventilatori spostano il calore, non lo distruggono. Se la stanza è sigillata e il ventilatore è l'unica macchina in funzione al suo interno, le perdite del motore aggiungono calore all'aria. Anche in questo caso, misurato sulla persona, un ventilatore di dimensioni adeguate offre comunque un aumento di comfort percepito di circa 3-5 gradi Celsius. Ecco perché le officine, i reparti di imballaggio, le banchine di carico, le cabine di saldatura e le corsie dei magazzini vengono raffreddati prima tramite il movimento dell'aria e poi tramite la refrigerazione.

Tre numeri decidono se la risposta per la tua stanza è sì o no: la velocità dell'aria che raggiunge effettivamente le persone, il numero di ricambi d'aria all'ora e l'umidità relativa. Spingete il primo sopra 1 m/s e il secondo sopra 10 ACH, e nella maggior parte dei climi secchi o temperati un ventilatore industriale sosterrà da solo l'intero carico di raffreddamento.

Come l'aria in movimento produce un effetto rinfrescante sulla pelle umana

Il raffreddamento confortevole tramite ventola è basato su due percorsi fisici che funzionano contemporaneamente. Il primo è la convezione. In aria ferma, il coefficiente di trasferimento del calore convettivo sulla pelle umana è compreso tra 3 e 4 W/m2K. Aumentando la velocità dell'aria a 2 m/s la velocità salirà a circa 8-12 W/m2K. Su una superficie corporea di circa 1,8 m2, tale differenza equivale a diverse centinaia di watt di calore extra che lasciano il corpo ogni ora.

Il secondo percorso è l'evaporazione. Il sudore che evapora elimina circa 2.400 kJ per litro. L'aria ferma intrappola un microstrato saturo di umidità sulla pelle, quindi il sudore rimane lì senza fare nulla. L'aria in movimento sostituisce continuamente quello strato e il corpo perde calore attraverso un percorso che non ha nulla a che fare con la temperatura dell'aria.

Cosa dicono gli standard sulla velocità dell'aria elevata

Lo standard ASHRAE 55 considera l'elevata velocità dell'aria come una legittima strategia di comfort. Con il movimento dell’aria controllato dagli occupanti, la temperatura di comfort accettabile in uno spazio può essere aumentata di circa 2,5-3 gradi Celsius a circa 1,2 m/s di velocità dell’aria e di più a velocità più elevate. In termini pratici ciò significa che uno stabilimento che altrimenti necessiterebbe di refrigerazione meccanica a 28 gradi Celsius può rimanere produttivo a 31 gradi Celsius una volta che l’aria si muove correttamente.

La catena conta più del ventilatore

Motore, pala, velocità dell'aria, comfort. La catena è forte quanto il suo punto più debole. Un motore ad alta efficienza che aziona una lama con inclinazione scarsa produce rumore senza lancio. Una lama ben progettata azionata da un motore che perde velocità sotto carico produce primi cinque minuti confortevoli e cinque ore successive deludenti. Quando gli acquirenti chiedono perché una ventola da 750 mm supera un'altra con la stessa potenza nominale, questa catena è normalmente la risposta.

Perché il termometro non si muove: bilancio termico all'interno di una stanza sigillata

Ogni watt di elettricità consumato da un ventilatore alla fine diventa calore all’interno dell’edificio. Un ventilatore industriale da 1,1 kW è quindi anche un riscaldatore da 1,1 kW, circa 3.750 BTU/h. In una stanza sigillata senza percorso di scarico, l’energia si accumula e la temperatura dell’aria può aumentare da 0,5 a 1,5 gradi Celsius nelle prime due ore di funzionamento, anche quando gli occupanti si sentono più freschi.

Nel momento in cui la ventola viene utilizzata per scaricare l'aria, l'immagine si ribalta. L'aria calda esce dalla stanza, viene sostituita dall'aria esterna o dal corridoio e la temperatura effettiva diminuisce. Un accordo equilibrato di offerta ed estrazione stabilizza tale calo invece di lasciarlo andare alla deriva. Ecco perché lo stesso ventilatore può essere un dispositivo di comfort in un impianto e un vero e proprio dispositivo di termoregolazione in un altro.

Leggere la tabella dal punto di vista della persona in piedi nel flusso d'aria, non dal sensore sulla parete. Un termometro segnala cosa contiene la stanza. Un corpo umano riferisce ciò che sperimenta. Entrambe le letture sono corrette ed entrambe descrivono cose diverse.

Matematica del flusso d'aria: CFM, volume della stanza e ricambi d'aria all'ora

Il calcolo della taglia è abbastanza breve da poter essere eseguito su carta. In unità metriche, il flusso d'aria richiesto in m3/h è uguale al volume della stanza in m3 moltiplicato per i ricambi d'aria target all'ora. Nelle unità imperiali, il CFM richiesto equivale al volume della stanza in piedi cubi moltiplicato per i ricambi d'aria, diviso per 60.

Prendi una sala di 10×8×4 metri. Il volume è di 320 m3. A 10 ricambi d'aria all'ora il ventilatore deve muovere 3.200 m3/h, a 20 ACH deve muovere 6.400 m3/h e a 30 ACH deve muovere 9.600 m3/h. Per un'area di produzione occupata con attività leggera, la banda abituale è compresa tra 15 e 25 ACH. Lo stoccaggio senza persone all'interno tollera molto meno.

Intervalli tipici del flusso d'aria per classe di ventola

La distanza di lancio conta tanto quanto il volume. Un buon ventilatore assiale da pavimento da 750 mm spinge un getto d'aria coerente per circa 15-25 m prima che la velocità scenda al di sotto di 0,5 m/s. Oltre quella distanza l’aria continua a muoversi, ma non sembra più come se si raffreddasse. Se l'estremità di una sala di 40 m ha bisogno di comfort, due ventilatori che lavorano nella stessa direzione battono un ventilatore più grande puntato sulla parete più lontana.

Quale tipo di ventilatore si adatta a quale stanza

Le classi dei fan non sono intercambiabili e la discrepanza di solito si manifesta come uno spreco di denaro o di aria sprecata. Un ventilatore da pavimento ad alta velocità puntato sul soffitto basso del magazzino semplicemente spinge l'aria calda verso le persone sottostanti. Un'unità a soffitto silenziosa in una zona di saldatura non estrae nulla.

Per ambienti in cui le persone si trovano a pochi metri dal flusso d'aria, un'unità assiale con pale ben bilanciate e motore a condensatore è la scelta pratica. Per una corsia tra scaffalature lunga 60 m, un grande ventilatore da soffitto con pale lente e un motore ad azionamento diretto senza ingranaggi vince sia in termini di rumore che di energia.

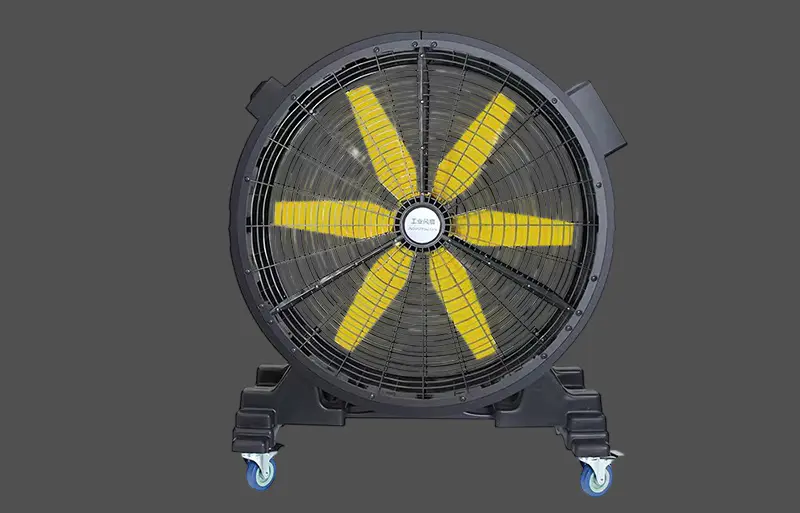

Ventola di nebulizzazione e raffreddamento industriale serie ZP Ventilatore di nebulizzazione mobile per fonderie calde, aziende agricole e siti all'aperto; l'atomizzazione centrifuga e un grande serbatoio raffreddano le aree aperte dove l'aria condizionata non è praticabile. Visualizza il prodotto →

Il motore all'interno della ventola decide se raffredda davvero

Gli acquirenti confrontano i dati del flusso d'aria sull'etichetta e raramente aprono l'alloggiamento del motore. È qui che sta la vera differenza. Due ventole possono spostare lo stesso volume d'aria il primo giorno e divergere notevolmente entro il sesto mese, perché la stabilità della velocità, l'aumento termico e la qualità dei cuscinetti risiedono tutti all'interno del motore.

La conseguenza pratica è semplice: un motore EC o trifase che mantiene la sua velocità nonostante l'aumento della temperatura ambiente mantiene stabile il getto d'aria durante tutti i turni. Un motore a poli schermati nello stesso telaio rallenta lentamente mentre si riscalda e l’effetto di raffreddamento sul pavimento scompare silenziosamente senza che nessuno se ne accorga. I progettisti che progettano apparecchiature di ventilazione di solito lavorano dal motore verso l'esterno, non dalla pala verso l'interno.

Produciamo più di 10 milioni di motori all'anno per lavatrici, cappe da cucina, condizionatori d'aria, ventilatori e applicazioni di ventilazione, e i progetti di ventilatori che soddisfano gli utenti finali sono quasi sempre quelli in cui la curva del motore è stata abbinata alla curva di carico della pala in fase di disegno. L'attrezzatura per la ventilazione forzata vive o muore durante quella partita. Squadre che specificano motori dei ventilatori all'inizio di un progetto generalmente si dedica meno tempo a risolvere i reclami relativi al flusso d'aria debole in un secondo momento.

Ventilatore industriale e condizionatore d'aria: carico, costo e comfort

Ventilatori e sistemi di refrigerazione risolvono diversi problemi e confrontarli solo sulla base della temperatura porta all’acquisto sbagliato. Il confronto che conta riguarda ciò che ciascun sistema fa a una stanza, quanto costa gestirlo e quanto bene gestisce polvere, fumi e porte aperte.

La disposizione ibrida è solitamente la più intelligente: un ventilatore industriale trasporta il carico di comfort generale su un grande volume, mentre una zona climatizzata più piccola gestisce sale di controllo qualità, banchi elettronici o nicchie server dove temperatura e umidità devono essere mantenute entro limiti di tolleranza. Questa divisione mantiene la spesa in conto capitale concentrata là dove effettivamente cambia la produzione dell’azienda.

Raffreddamento evaporativo: quando spostare solo l'aria non è sufficiente

C'è una chiara linea di demarcazione. Al di sotto di circa il 50% di umidità relativa, un raffreddatore evaporativo abbassa la temperatura reale dell'aria da 5 a 12 gradi Celsius, perché l'acqua assorbe il calore latente mentre evapora nel flusso d'aria. Al di sopra del 65% di umidità la stessa macchina aggiunge umidità e non fornisce quasi nulla. Un ventilatore, al contrario, si comporta in modo coerente in entrambe le condizioni, perché non si basa mai sull'evaporazione nell'aria della stanza.

Per le officine interne asciutte, le unità evaporative mobili con motori EC offrono la cosa più vicina al vero condizionamento dell'aria senza refrigerante e possono essere spostate da un reparto all'altro man mano che il lavoro si sposta. Per i siti costieri umidi la decisione dovrebbe rimanere sul movimento dell'aria e sulla ventilazione di scarico, con la refrigerazione riservata solo alle stanze critiche.

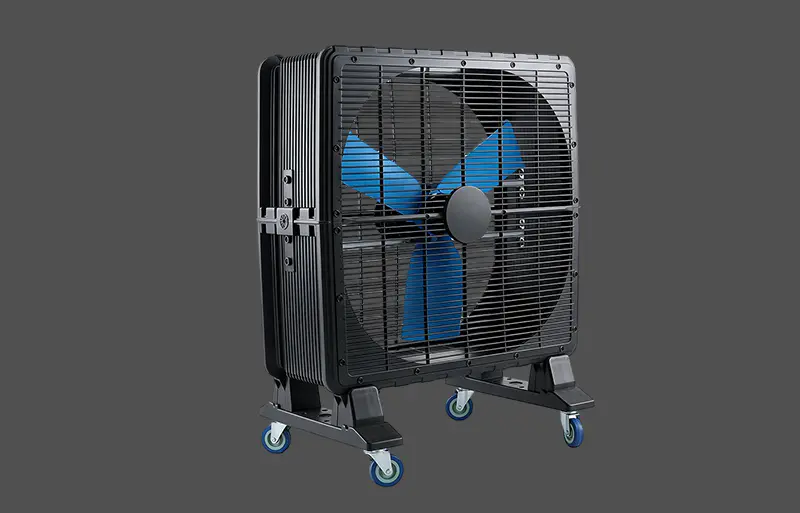

Raffrescatore evaporativo industriale mobile con motore EC Eroga 10.000 m³/h tramite una pala da 650 mm e un motore EC, con controllo a 7 velocità e rotelle per il raffreddamento da vano a vano nelle officine. Visualizza il prodotto →

Due dettagli di progettazione separano una buona unità evaporativa da una mediocre: l'area del cuscinetto rispetto al flusso d'aria e se il motore mantiene la sua velocità mentre il cuscinetto si carica di polvere e incrostazioni minerali. Un cuscinetto più grande a una velocità frontale inferiore satura l'aria in modo più efficiente e un motore EC a velocità stabile mantiene l'erogazione costante per un'intera stagione di utilizzo.

Lista di controllo delle taglie: nove numeri da collezionare prima dell'acquisto

Gli acquirenti che raccolgono queste nove cifre prima di contattare un fornitore raramente finiscono con il fan sbagliato.

1. Lunghezza, larghezza e altezza libera della stanza, quindi il volume può essere calcolato in metri cubi.
2. Modello di occupazione, incluso se le persone stanno nel flusso d'aria o lavorano su panche fisse.
3. Fonti di calore interne in kilowatt, comprese presse, forni, set di saldatura e carico di illuminazione.
4. Obiettivo dei ricambi d'aria all'ora per il livello di attività, normalmente da 10 a 30 per le aree di lavoro occupate.
5. Intervallo di umidità relativa durante tutto l'anno, che decide se il raffreddamento evaporativo è praticabile.
6. Alimentazione disponibile, monofase o trifase e se è accettabile un azionamento a velocità variabile.
7. Soffitto acustico in dB(A) nella posizione occupata più vicina, misurato o stimato.
8. Vincoli di montaggio, come spessore delle pareti, struttura del soffitto, spaziatura delle capriate e spazio per il carrello elevatore.
9. Ciclo di lavoro in ore al giorno e giorni all'anno, che definisce la durata di servizio del motore richiesta e la classe del cuscinetto.

Consegnate queste nove risposte a qualsiasi fornitore di tifosi competente e la selezione si restringerà immediatamente a due o tre candidati. Saltateli e la conversazione diventa una serie di ipotesi che di solito finiscono con un ventilatore da pavimento sovradimensionato e un direttore del sito insoddisfatto.

Regole di posizionamento e installazione che decidono il risultato

Due ventilatori identici installati a due metri di distanza in posizioni diverse possono produrre livelli di comfort che differiscono di un'intera dimensione del ventilatore. La posizione decide se l'aria raggiunge le persone, se cortocircuita verso l'aspirazione e se il motore si surriscalda.

• Posizionare il ventilatore in modo che il suo getto d'aria attraversi la zona occupata all'altezza del corpo e non sopra l'altezza della testa.
• Mantenere uno spazio libero di almeno 1,5 - 2 m davanti all'aspirazione per evitare turbolenze e rumori.
• Gli aspiratori dovrebbero aspirare l'aria attraverso la stanza, non soffiarla al suo interno, in modo che il calore e i fumi lascino l'edificio.
• Fornire un percorso dell'aria di reintegro pari ad almeno l'80% dell'area di estrazione, altrimenti la ventola si fermerà contro la pressione negativa.
• Evitare di montare un ventilatore a muro in cui l'aria in uscita venga immediatamente aspirata attraverso una finestra vicina.
• Per i corridoi lunghi, disponi due o tre ventilatori in serie lungo il corridoio anziché un'unità grande a un'estremità.
• Tenere i motori lontani dal calore radiante diretto di forni e fornaci o ridurre di conseguenza la classe di isolamento e il grasso dei cuscinetti.
• Utilizzare supporti flessibili o cuscinetti in gomma laddove le vibrazioni trasmesse dalla struttura potrebbero propagarsi in un tetto leggero.

Le applicazioni di estrazione sono le più sensibili alla qualità dell'installazione. Un ventilatore da parete destinato alla rimozione dei fumi deve superare la pressione statica delle alette, dei condotti e delle griglie sporche e tale carico è sostenuto interamente dal motore. Unità costruite con motori di ventilatori di scarico industriali progettati per il servizio continuo e dotati di protezione termica sopravvivono a tali condizioni molto meglio dei gruppi per uso generale presi in prestito da un progetto domestico.

Rumore, vibrazioni e qualità dei cuscinetti

Il rumore è il motivo più comune per cui un'installazione funzionante viene spenta. Proviene da tre fonti che devono essere gestite separatamente: rumore della punta della pala, rumore elettromagnetico del motore e vibrazioni strutturali o dei cuscinetti.

Il grado di equilibrio è il determinante silenzioso qui. Un rotore della ventola bilanciato con uno squilibrio residuo ridotto funzionerà senza intoppi a 1.400 giri al minuto e durerà per anni. Lo stesso rotore con una tolleranza di bilanciamento più ampia trasmette le vibrazioni ai cuscinetti, alle staffe e ai pannelli del tetto e l'usura risultante si manifesta innanzitutto come rumore misurato a 3 m.

Umidità, fonti di calore e cicli di lavoro stagionali

Il raffreddamento estivo è il ciclo di lavoro ovvio, ma i ventilatori industriali vengono spesso selezionati per la ventilazione tutto l'anno e ciò modifica le specifiche del motore. La condensa all'interno dell'alloggiamento del motore durante gli sbalzi di temperatura primaverili e autunnali attacca la resistenza dell'isolamento e il grasso dei cuscinetti. I motori impermeabili completamente chiusi con protezione IP55 o superiore sono la risposta corretta per lavanderie, aree di lavorazione alimentare, autolavaggi e siti costieri.

Anche la densità della fonte di calore sposta l’equilibrio. Una stanza con 30 kW di calore installato da macchinari necessita di un vero flusso d'aria di estrazione, non di ricircolo, perché un ventilatore che si limita a mescolare l'aria alla fine restituirà aria più calda alle persone che necessitano di sollievo. Come regola generale, ogni kilowatt di carico termico interno richiede circa 300 m3/h di aria esterna per mantenere la stanza entro pochi gradi dalla temperatura ambiente in condizioni temperate.

Alimentazione, controllo della velocità e protezione elettrica

La tensione monofase da 220 a 240 V a 50 o 60 Hz copre la maggior parte dei ventilatori industriali portatili e montati a parete, con design a condensatore che forniscono una coppia di avviamento affidabile su una fornitura domestica standard. Le alimentazioni trifase superiori a circa 1,5 kW hanno molto più senso per le installazioni fisse, perché il motore è più piccolo, più freddo e più facile da proteggere.

Il controllo della velocità merita attenzione prima dell'acquisto piuttosto che dopo. I motori PSC a velocità variabile forniscono due o tre punti fissi e non possono essere regolati su un controller triac senza surriscaldarsi. I motori EC accettano un segnale da 0-10 V e mantengono la velocità selezionata sotto carico. I motori trifase si comportano meglio con un corretto azionamento a frequenza variabile impostato sulla curva V/f corretta. La protezione termica, sia essa un collegamento termico integrato o un relè di sovraccarico esterno, dovrebbe essere considerata obbligatoria su qualsiasi ventola che funziona senza sorveglianza.

Intervallo di manutenzione e durata prevista del motore

Un ventilatore ben specificato dovrebbe garantire tra le 20.000 e le 40.000 ore di funzionamento prima della prima manutenzione dei cuscinetti, che per un funzionamento su un solo turno dura tra gli otto e i quindici anni. Questa durata dipende quasi interamente da tre cose: lubrificazione dei cuscinetti, pulizia della lama e temperatura dell'avvolgimento.

• Ingrassare nuovamente il manicotto o i cuscinetti a sfera ogni 2.000-3.000 ore di funzionamento se il progetto lo consente.
• Pulisci le lame e le protezioni ogni trimestre in ambienti polverosi, poiché uno strato di polvere di 1 mm può ridurre notevolmente il flusso d'aria.
• Controllare annualmente la capacità del condensatore sui motori PSC; un condensatore alla deriva riduce la coppia e aumenta la temperatura del motore.
• Misurare la resistenza di isolamento una volta all'anno e indagare su qualsiasi valore inferiore a 1 megaohm.
• Registrare il livello sonoro in un punto fisso, poiché un aumento di 3 dB(A) segnala solitamente un problema ai cuscinetti che vale la pena risolvere tempestivamente.

I motori di nostra produzione vengono sottoposti alla stessa disciplina: avvolgimento, verniciatura, bilanciamento e test di carico finale su ogni unità prima dell'imballaggio. È la parte meno affascinante della produzione dei ventilatori e quella che decide se un cliente è ancora soddisfatto alla quinta estate di utilizzo.

Domande frequenti

Un ventilatore industriale abbassa la temperatura ambiente effettiva?

Non da solo in una stanza sigillata. Raffredda le persone attraverso la convezione e l'evaporazione del sudore. La temperatura ambiente diminuisce solo quando il ventilatore espelle l'aria calda e l'aria esterna la sostituisce, o quando un raffreddatore evaporativo aggiunge l'evaporazione dell'acqua al flusso d'aria.

Di quanto flusso d'aria ho bisogno per una stanza?

Moltiplicare il volume della stanza in metri cubi per i ricambi d'aria desiderati all'ora. Un ufficio o un laboratorio da 105 m3 con 20 ricambi d'aria necessita di circa 2.100 m3/h, che un singolo ventilatore assiale da 450 a 600 mm può erogare comodamente.

Un ventilatore industriale è più economico da gestire rispetto a un condizionatore?

Sì, con un ampio margine. Un ventilatore da 1,1 kW che funziona per dieci ore consuma circa 11 kWh. Un'area climatizzata comparabile richiederebbe in genere tre o più unità con una capacità di raffreddamento di 3,5 kW e la potenza in ingresso totale sarebbe molte volte superiore per la stessa superficie.

Un ventilatore industriale può sostituire completamente l’aria condizionata?

Nelle officine, nei magazzini e nelle aree di produzione semiaperte, di solito sì. In ambienti che richiedono temperatura, umidità o filtrazione controllate, come ad esempio assemblaggi elettronici o imballaggi farmaceutici, no. Questi spazi necessitano di refrigerazione meccanica indipendentemente dalla quantità di aria che si muove.

Un ventilatore industriale funzionerà in una stanza chiusa senza finestre?

Raffredderà le persone, ma la stanza si riscalderà lentamente a causa delle perdite del motore e del calore degli occupanti. L'aggiunta di una griglia sulla porta, di una presa d'aria a parete o di un percorso di estrazione canalizzata trasforma lo stesso ventilatore in un efficace dispositivo di ventilazione e produce un calo di temperatura misurabile.

Perché il mio ventilatore si surriscalda dopo un'ora di funzionamento?

Perché fa ricircolare il proprio calore più il carico termico interno della stanza. La velocità del getto d'aria è invariata ma la temperatura è più elevata. Fornire un percorso di scarico pari ad almeno l'80% dell'area di aspirazione normalmente elimina il problema.

Che dimensioni di ventilatore industriale sono adatte per una stanza di 30 m2?

Con un soffitto di 3 m, il volume è di circa 90 m3. Con 20 ricambi d'aria all'ora sono necessari circa 1.800 m3/h. Una ventola da pavimento o da parete ad alta velocità da 450 mm copre facilmente l'unità, mentre un'unità da 600 mm offre capacità di riserva per i pomeriggi caldi.

I ventilatori industriali funzionano in climi umidi?

Sì, e meglio dei raffrescatori evaporativi, perché la loro prestazione non dipende dall'evaporazione nell'aria della stanza. In condizioni umide la strategia corretta è il movimento dell'aria a livello degli occupanti più uno scarico motorizzato per rimuovere il calore e l'umidità alla fonte.

Abbinamento di un ventilatore a una stanza: cosa specificare e come ordinare

Una scheda tecnica utile per un ventilatore industriale contiene sei righe: portata d'aria in m3/h all'aria libera e alla pressione statica effettiva, tipo di motore e potenza nominale in ingresso, tensione e frequenza di alimentazione, classe di protezione e classe di isolamento, livello di rumore in dB(A) a una distanza stabilita e disposizione di montaggio. I fornitori che possono quotarli tutti e sei solitamente costruiscono il prodotto da soli.

Ventilatori assiali per il raffreddamento generale dell'ambiente, unità di scarico a parete per la rimozione di fumi e calore, ventilatori centrifughi canalizzati per ventilazione nascosta e grandi ventilatori da soffitto a bassa velocità per volumi elevati costituiscono la gamma pratica. La scelta giusta deriva direttamente dalle nove misure di taglia sopra, non dalla taglia del ventaglio in promozione.

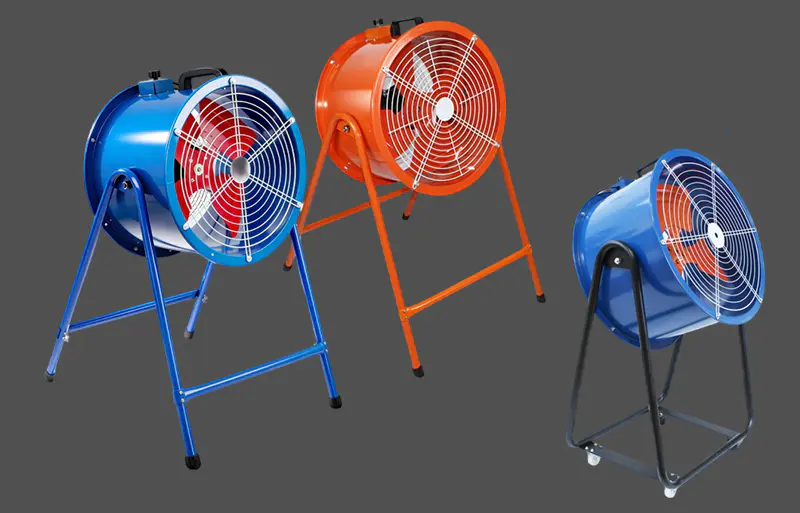

Ventilatore a flusso assiale post-montato per il raffreddamento industriale Fornisce un flusso d'aria direzionale da 3.000 a 24.500 m³/h con regolazione dell'inclinazione e controllo continuo della velocità opzionale per officine e grandi spazi aperti. Visualizza il prodotto →

La nostra fabbrica produce motori dal 1993 e apparecchiature di ventilazione insieme ad essi, con gestione della qualità ISO9001 e prodotti certificati CE e CCC. Se ci invii le dimensioni della stanza, il carico termico e il limite di rumore, ti risponderemo con un modello di ventilatore, le specifiche del motore e una dichiarazione onesta del flusso d'aria che produrrà nel tuo edificio piuttosto che su un banco di prova.
